VIGAS 26 DPA

Teplovodný kotol VIGAS 26 DPA je určený pre spaľovanie peliet o priemere 6 mm a dĺžke do 40 mm a suchej drevnej hmoty od pilín po polená v dĺžke do 520 mm a maximálnom priemere 20 cm. Piliny, hobliny, štiepky a odrezky je nutné spaľovať spolu s polenami. Izoláciu kotla tvorí izolačný materiál NOBASIL hrúbky 20 a 40 mm. Spaliny sú odvádzané cez oceľové hrdlo o priemere 160 mm. Zásobník na peletky je vyhotovený z plechu hrúbky 1,5 mm a jeho objem je 340 l. Súčasťou kotla je nová čelná prevodovka, elektrická zapaľovacia špirála, dávkovací turniket, snímač komínovej teploty a ultrazvukový snímač hladiny peliet

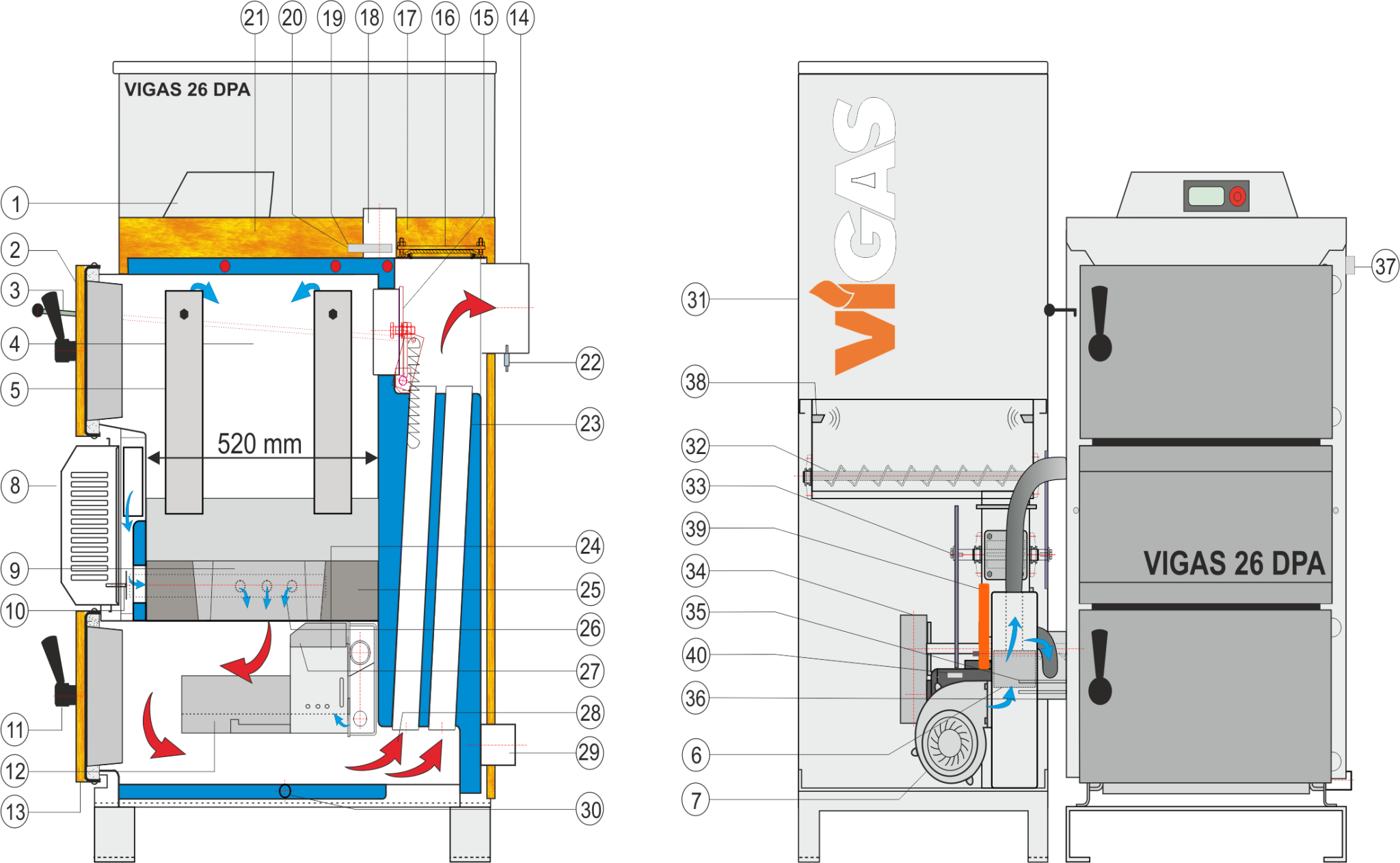

Vnútorný priestor kotla sa skladá z plniacej komory, ktorá slúži ako zásobník dreva a drevného odpadu, kde sa palivo vysúša a splyňuje. Vytvorený drevný plyn potom prechádza cez žiarobetónovú dýzu do spaľovacej komory, kde za pomoci sekundárneho vzduchu horí.

Pri spaľovaní peletiek, dochádza k ich presnému dávkovaniu zo zásobníka priamo do spaľovacej komory kotla, kde sa za pomoci regulovaného množstva vzduchu spaľujú. Spaliny sa intenzívne ochladzujú v dvojradovom rúrovom výmenníku. Nespálený odpad sa vymetá zo spaľovacej komory. Pre zakurovanie je kotol vybavený zakurovacou klapkou ovládanou tiahlom v prednej časti kotla.

Upozornenie

V kotle je možné spaľovať len štandardné drevené pelety o priemere 6mm s min. výhrevnosťou 18 MJ/kg. Spaľovanie peliet vyrobených z iného materiálu napr. slama, seno a podobne, alebo iného rozmeru je zakázané.

Bezpečnosť

Kotly sú vybavené tepelnou STB poistkou, ktorá zaisťuje odpojenie dúchacieho ventilátora pri prehriatí kotla nad teplotu 100°C a chladiacim bezpečnostným výmenníkom proti prehriatiu kotla podľa STN EN 303-5+A1:2023. K chladiacemu bezpečnostnému výmenníku výrobca odporúča zakúpiť odpúšťací ventil Honeywell TS 131 3/4“.

Proti spätnému vznieteniu peliet v zásobníku je kotol vybavený bezpečnostným komorovým podávačom (turniketom) hnaným reťazovým prevodom. V prípade výpadku el. energie alebo poruchy dávkovacieho zariadenia je vždy zabezpečená vzduchová medzera medzi zásobníkom peliet a spaľovacou komorou čo zabraňuje vznieteniu peliet v zásobníku.

Proti poškodeniu motora prevodovky pri prípadnom zablokovaní šneku alebo turniketu je kotol vybavený bezpečnostným teplomerom, ktorý sníma teplotu motora a pri prehriatí na 80°C zabezpečí vypnutie motora.

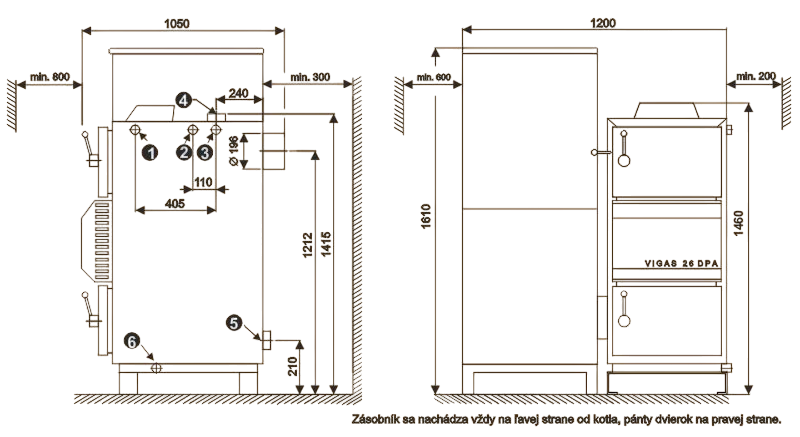

1. Vstupné hrdlo pre odpúšťací ventil TS 131 G¾
2. Otvor pre ponorné púzdro odpúšťacieho ventilu TS 131 G½“
3. Výstupné hrdlo chladiacej vody G¾“
4. Výstupné hrdlo teplej vody G2″
5. Vstupné hrdlo vratnej vody G2″
6. Hrdlo pre napúšťací ventil G½“

Emisné limity podľa EN 303-5+A1:2023 č. 4.4.7

Spaľovanie musí byť nízkoemisné. Limitné hodnoty emisií pre spotrebiče s výkonom do 50 kW s automatickou dodávkou paliva pri 10% O2 [mg/m³]

Požiadavka palivo PELETY

 Namerané hodnoty VIGAS 26 DPA
